Aplicaciones
Nuestros innovadores filtros de hojas a presión verticales y horizontales son bien conocidos, por ejemplo, para aceites comestibles/vegetales, biocombustibles/diésel, gelatina, oleoquímicos, aplicaciones de minería, filtrado de baño de metal y limpieza de aminas en el mercado de petróleo y gas.
El filtro de hojas a presión es un sistema de filtración cerrado y puede automatizarse por completo. Este filtro produce una alta claridad de filtrado después de la operación de clarificación y también es adecuado para todo tipo de ayudas de filtración. El tiempo de regeneración entre los ciclos de filtración es corto.

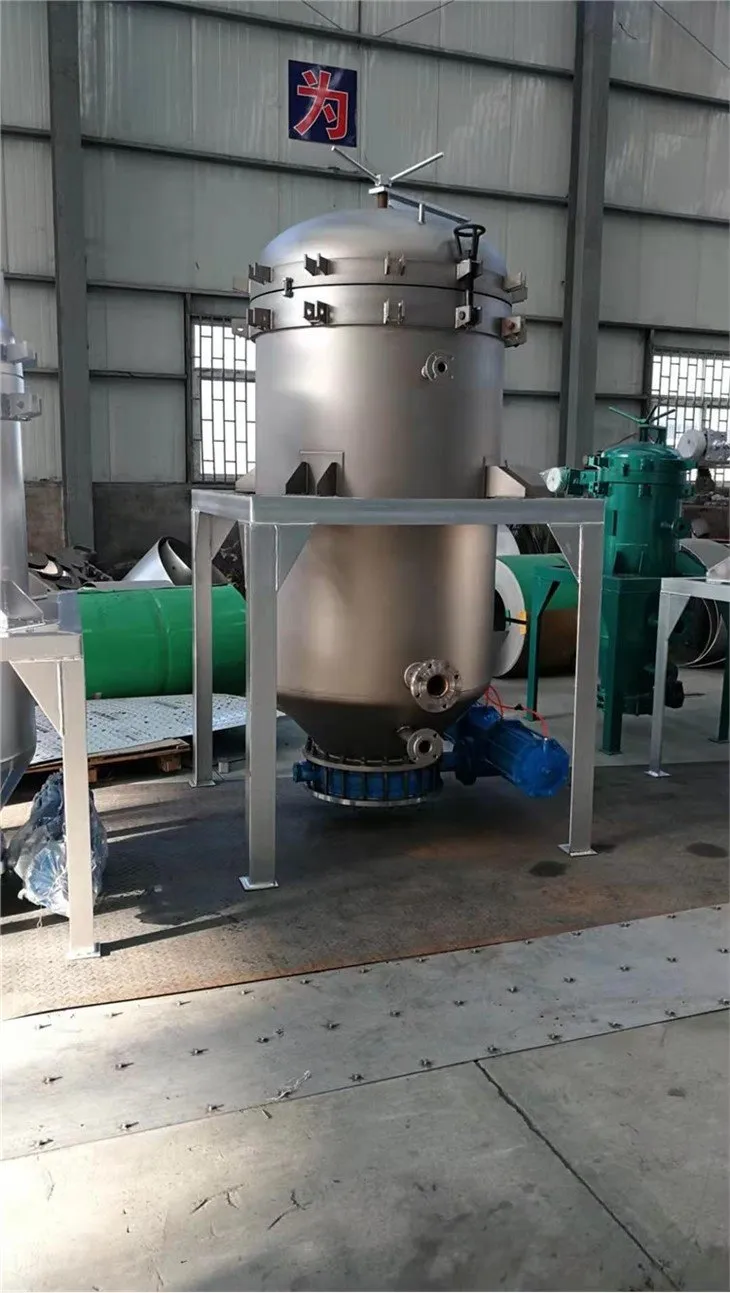

Filtro de hoja de presión vertical (VPLF/Versis)
El filtro de hojas a presión es un sistema de filtración cerrado y puede automatizarse por completo. Este filtro produce una alta claridad de filtrado después de la operación de clarificación y también es adecuado para todo tipo de ayudas de filtración. El tiempo de regeneración entre los ciclos de filtración es corto.
El recipiente a presión está lleno de solución. Cada elemento de filtro está rodeado de solución. La solución se presuriza y el líquido se empuja a través de la torta del filtro hacia el elemento del filtro.
El filtrado sale del filtro a través de la salida del filtro. Las partículas sólidas permanecen en los elementos como una torta de filtración.
Haga una capa previa (opcional) en los elementos del filtro antes de comenzar un ciclo de filtración. Suministre la solución (con ayuda de precapa agregada) a través del filtro hasta que la capa de precapa tenga el espesor correcto.
Una torta de filtración es necesaria para obtener un filtrado claro. El primer filtrado no será claro. Continúe suministrando solución para comenzar a formar un revoque de filtración. La filtración comienza cuando la torta del filtro tiene suficiente espesor y el filtrado se vuelve claro.
 |
 |
Un ciclo de filtración termina cuando se obtiene:
– diferencia de presión máxima permitida
– presión máxima de diseño
– espesor máximo de la torta.
Al final de un ciclo de filtración, se elimina el contenido del recipiente a presión. La torta se seca con aire, un gas inerte o vapor. Una vez liberada la presión, se abre la válvula inferior. Los vibradores se ponen en marcha y sacuden la torta suelta de los elementos del filtro. La torta pasa por la válvula inferior.
Ventajas del filtro de hoja de presión vertical
1. Alta claridad de filtrado
2. Pérdidas de producto bajas de alto rendimiento
3. Área de filtración grande: huella pequeña (alto espacio libre)
4. Sin filtro de tela: sin lavado ni reemplazo de tela
5. Funcionamiento totalmente cerrado: sin contacto con el aire ni la humedad
6. Presión positiva: no se necesita vacío ni presiones reducidas
7. Descarga de torta húmeda o seca
8. Posible extracción de la torta de filtración dentro del filtro
9. Fácil de automatizar: operación con mano de obra mínima
10. Limpieza rápida y eficaz sin interferencias manuales.
11. Mecánicamente simple
12. Fácil acceso a las hojas del filtro para mantenimiento o limpieza adicional de hojas
13. Es posible la limpieza intensiva del medio filtrante
14. Limpieza mejorada
15. Calentamiento a vapor opcional
Aplicaciones típicas Filtro de hoja de presión vertical
Descarga de torta seca - Aceites comestibles - Petróleo crudo – Blanqueamiento – Preparación para el invierno – Azufre Descarga de torta húmeda – Azúcares - Vaso de agua - Cerveza – Salmuera |  |
Parámetros técnicos:
Modelo | área de filtración (m2) | área de la torta (L) | capacidad (t/h) | laboral presión (Mpa) | temperatura de trabajo ( la licenciatura ) | volumen del recipiente (L) | peso (kg) | ||
aceite | resina | bebida | |||||||
| NYB-2 | 2 | 30/td> | 0.4-0.7 | 1-1.5 | 1.5-3 | 0.4 | Menor o igual a 150 | 150 | 350 |
| NYB-4 | 4 | 60 | 0.5-1.3 | 2-3 | 1.8-5.5 | 280 | 450 | ||
| NYB-7 | 7 | 105 | 1-1.85 | 3-6.5 | 3.8-7.5 | 450 | 700 | ||
| NYB-10 | 10 | 150 | 1.5-3.2 | 4-8 | 5-8 | 850 | 1000 | ||
| NYB-12 | 12 | 230 | 2-4.5 | 6-10 | 8-10 | 1100 | 1200 | ||
| NYB-15 | 15 | 300 | 3-4.5 | 7-13 | 12-18 | 1400 | 1400 | ||
| NYB-20 | 20 | 400 | 4-6.5 | 8-16 | 15-20 | 1700 | 1800 | ||
| NYB-25 | 25 | 500 | 5-7.5 | 11-20 | 18-25 | 2000 | 2100 | ||
| NYB-30 | 30 | 600 | 6-8.5 | 14-22 | 25-30 | 2400 | 2600 | ||
| NYB-35 | 35 | 700 | 7-9.5 | 16-27 | 30-45 | 2700 | 3100 | ||
| NYB-45 | 45 | 900 | 8-11.5 | 21-34 | 40-45 | 3300 | 3600 | ||
| NYB-50 | 50 | 1000 | 9-14 | 23-40 | 35-45 | 3850 | 4050 | ||
| NYB-60 | 60 | 1200 | 10-16 | 25-45 | 40-50 | 4550 | 4450 | ||
| NYB-80 | 80 | 1580 | 12-20 | 25-60 | 55-70 | 5850 | 5600 | ||
| NYB-90 | 90 | 1820 | 13-22 | 40-70 | 65-80 | 6750 | 6600 | ||
Los filtros de hoja de presión vertical son bastante similares a los filtros de placa horizontal excepto por la orientación de los elementos de filtro que son verticales en lugar de horizontales. Se aplican para el pulido de lodos con un contenido de sólidos muy bajo del 1-5 por ciento o para la filtración de tortas con una concentración de sólidos del 20-25 por ciento.
Al igual que el filtro de placa horizontal, los filtros de hojas verticales también son muy adecuados para manejar materiales inflamables, tóxicos y corrosivos, ya que se esterilizan en autoclave y están diseñados para entornos peligrosos cuando se requiere una operación segura y de alta presión. Del mismo modo, se pueden encamisar fácilmente para aplicaciones siempre que se deban conservar temperaturas frías o calientes. Estas características no son posibles en los filtros prensa que requieren la apertura de las placas a la atmósfera y su desplazamiento uno a uno para permitir la descarga de la torta al final de cada ciclo.
Los Filtros de Hojas más grandes en vasos horizontales tienen un área de filtración de 150 m2y vasos verticales 90 m2ambos diseñados para una presión de trabajo de 6 bar.
